工程液壓缸

HSG型工程機械液壓缸

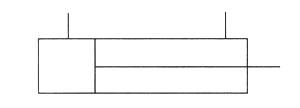

一.圓形符號

二.使用范圍 HSG系列雙作用單活塞桿式液壓缸，式液壓系統中作往復運動的執行機構。其結構簡單，工作可靠，裝拆方便，易于維修，可帶緩沖裝置及連接方式多樣等特點。除適用于工程機械外，也適用于起重運輸機械、礦山機械、建筑機械、車輛、船舶、冶金及其他機械等。

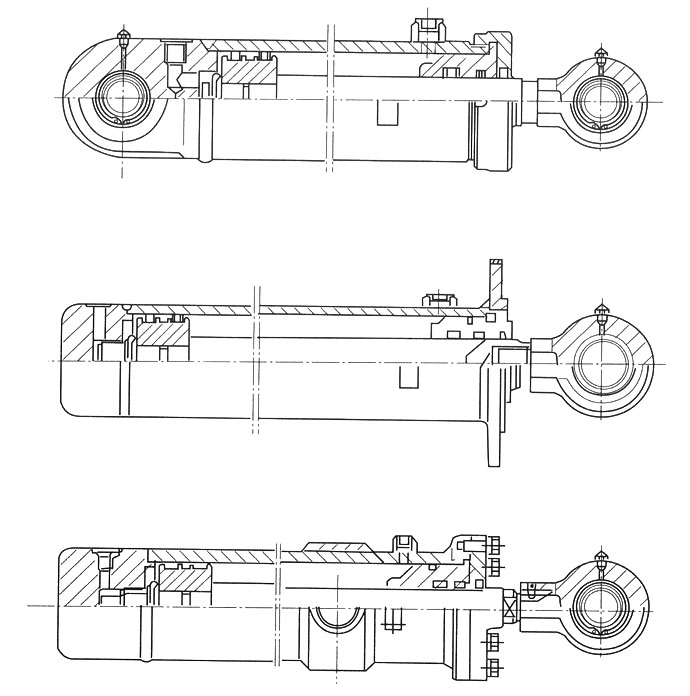

三.結構示意圖

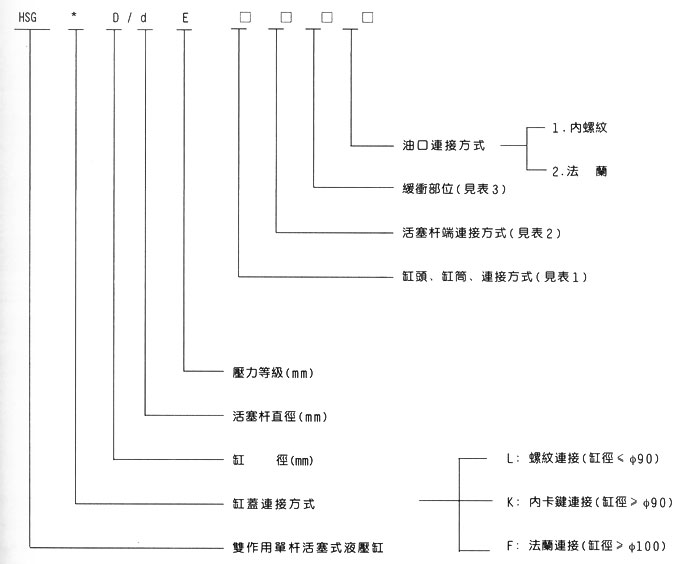

四.型號意義

缸頭、缸筒連接方式

編號	連接方式	備注
1	缸頭耳環帶襯套
2	缸頭耳環裝關節軸承
3	較軸	用于缸徑D≥Ф80的液壓缸
4	端部法蘭
5	中部法蘭

五.活塞桿端連接方式表

編號	連接方式	備注
1	桿端外螺紋
2	桿端內螺紋	用于缸徑在≥Ф63
3	桿端外螺紋桿頭耳環帶襯套
4	桿端內螺紋桿頭耳環帶襯套	用于缸徑在≥Ф63
5	桿端外螺紋桿頭耳環裝關節軸承
6	桿端內螺紋桿頭耳環裝關節軸承	用于缸徑在≥Ф63
7	整體活塞耳環帶襯套
8	整體式活塞桿耳環裝關節軸承
9	桿端為光孔	缸徑Ф80≤DФ≤220的液壓缸

六.緩沖部位表

編號	部位	備注
0	不帶緩沖	40、50、63缸徑不帶緩沖
1	兩端帶緩沖
2	缸頭帶緩沖	速比ψ=2時只有缸端帶緩沖
3	桿頭端帶緩沖

七.性能參數

型號			公稱壓力（MPa）	缸徑（mm）	速比ψ					非鉸軸中法蘭連接的小行程（mm）
缸蓋連接型號					1.46			2
螺紋	內卡鍵	法蘭			桿徑（mm）	大行程（mm）		桿徑（mm）	大行程（mm）
HSGL40/dE			16	40	22		400	25Δ	480	不限
HSGL50/dE				50	28		500	32Δ	600
HSGL63/dE				63	35		630	45	750
HSGL80/dE	HSGK80/dE			80	45		800	55	950	30
HSGL90/dE	HSGK90/dE			90	50		900	63	1080	40
	HSGK100/dE	HSGF100/dE		100	55		1000	70	1200	40
	HSGK110/dE	HSGF110/dE		110	63		1100	80	1320	45
	HSGK125/dE	HSGF125/dE		125	70		1250	90	1500	45
	HSGK140/dE	HSGF140/dE		140	80		1400	100	1680	50
	HSGK150/dE	HSGF150/dE		150	85		1500	105	1800	55
	HSGK160/dE	HSGF160/dE		160	90		1600	110	1900	55
	HSGK180/dE	HSGF180/dE		180	100		1800	125	2150	55
	HSGK200/dE	HSGF200/dE		200	110		2000	140	2400	60
	HSGK220/dE	HSGF220/dE		220	125		2200	160	2640	60
	HSGK250/dE	HSGF250/dE		250	140		2500	180	3000	60
		HSGF320/dE		320	180		3200	220	3840	60

         使用要求：
         1.液壓缸使用的油液必須保持干凈、清潔、定期檢查、更換，系統內須設慮油裝置。
         2.本液壓缸本身沒有排氣裝置，用戶在系統上應考慮排氣裝置以防液壓缸在進行中產生爬行氣穴等不良現象。
         3.滑動部分的密封件是易損件，用戶應準備一些備件，以便及時更換。
         4.液壓缸使用時應負荷作用在液壓缸的中心線上，避免承受較大的偏心載荷，長行程的液壓缸必要時可加中間支承，以防軸線彎曲變形。
         5.液壓缸長期不用，好每半年讓其正常動作數次。
         6.使用介質溫度范圍-20~+80℃.
         7.活塞桿伸出參考速度7.2m/min。
         8.液壓缸命名用油液運動粘度20~32mm²/s。
         注:1.速比ψ，系指活塞有效面積興活塞桿腔有效面積之比。
         2.帶有Δ者為ψ=1.7
         3.大行程原則上是：ψ=1.46時，S=10D，ψ=2時，S=12D，式中：S – 行程，D – 缸徑
         4.用戶所需行程大于表中規定的大行程時，應通過雙方協商解決。 5.1MPa約等于10kgf/cm²。
         八.液壓缸密封件配套表

缸徑D	桿徑d	YJ326-87				GB1235-76		YJ352-87	YJ324-87
		Yx形密封圈		擋圈		0形密封圈		G形密封圈	K形塵圈
		橡膠1-3		MC尼龍6		橡膠1-3
40	22	D40	d22	A40*1.5	B22*1.5	40*3.1	16*2.4	G22	K22
	25		d25		B22*1.5			G25	K25
50	28	D50	d28	A50*1.5	B28*1.5	50*3.1	20*2.4	G28	K28
	32		d32		B32*1.5			G32	K32
63	35	D63	d35	A63*2	B35*1.5	63*3.1	28*3.1	G35	K35
	45		d45		B45*1.5			G45	K45
80	45	D80	d45	A80*2	B45*1.5	80*3.1	32*3.1	G45	K45
	55		d55		B55*1.5			G55h	K55
90	50	D90	d50	A90*2	B50*1.5	90*3.1	35*3.1	G50	K50
	63		d63		B63*2			G63h	K63h
100	55	D100	d55	A100*2	B55*2	100*3.1	40*3.1	G55h	K55
	70		d70		B70*2			G70h	K70h
110	63	D110	d63	A110*2	B63*2	110*3.1	45*3.1	G63h	K63h
	80		d80		B80*2			G80h	K80h
125	70	D125	d70	A125*2	B70*2	125*3.1	50*3.1	G70h	K70h
	90		d90		B90*2			G90	K90
140	80	D140	d80	A140*2	B80*2	140*3.1	60*3.1	G80h	K80h
	100		d100		B100*2			G100h	K100h
150	85	D40	d85	A150*2	B85*2	150*3.1	65*3.1	G85	K85
	105		d105		B105*2			G105	K105
160	90	D160	d90	A160*2	B90*2	160*3.1	70*3.1	G90	K90
	110		d110		B110*2			G110	K110
180	100	D180	d100	A180*2.5	B100*2	180*5.7	80*3.1	G100h	K100h
	125		d125		B125*2			G125	K125
200	110	D200	d110	A200*2.5	B110*2	200*5.7	90*3.1	G110	K110
	140		d140		B140*2			G140	K140
220	125	D220	d125	A220*2.5	B125*2	220*5.7	100*5.7	G125	K125
	160		d160		B160*2			G160	K160
250	140	D250	d140	A250*2.5	B140*2	250*5.7	110*5.7	G140	K140
	180		d180		B180*2.5			G180	K180
320	180	D320	d180	A320*2.5	B180*2	320*5.7	150*5.7	G180	K180
	220		d220		B220*2.5			G220	K220

         注：1.表中YJ※※※-87為本廠標準。
         2.表中1.3.5項為孔用密封件，其余為軸用密封件。
         3.用戶根據需要，對照“型號說明”寫出連接方式編號（即“型號說明”中后4為數字）然后按活塞桿端得連接方式查閱圖一至圖四，確定需要的結構形式，缸徑、速比行程，查閱表6至表9，確定外形安裝連接尺寸，需要活塞桿端連接方式1、2種結構形式，只需要將3、4項中的耳環去掉即可。
         4.訂貨時應寫出完整的型號及行程、安裝距。

注：用戶所需安裝距，不相同時則必須寫出安裝距，安裝距L₃₇、L₃₆、L₃₄只給出了選擇范圍，用戶選用時，應在表6至表9中規定范圍。

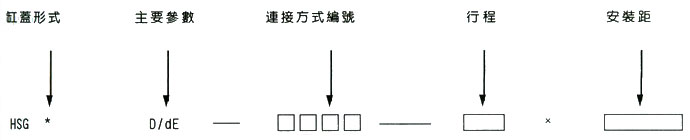

舉例：某用戶需要的液壓缸，缸蓋連接方式為內卡鍵，缸筒為鉸軸連接，活塞桿端為外螺紋桿頭耳環帶襯套，缸頭端帶緩沖，油口連接方式為內螺紋，缸徑為ф100，桿徑為ф55，行程為1000，安裝距L₃₃=800，其訂貨用的型號及行程安裝距為：

3.選型核對：
用戶選型完后，請將選用的主參數（缸徑、活塞桿徑）及連接方式與規格表進行核對，以免選型差錯。
