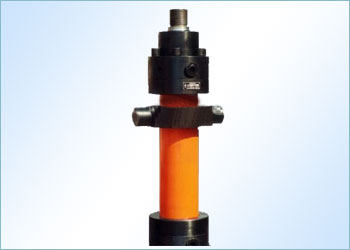

重載型液壓缸

               CD/CG250、350系列重載液壓缸
                本系列液壓缸是由14種缸徑，分別按兩種速比組成28種規格的單活塞雙作用差動油缸。另外缸頭法蘭、中間軸銷和底座安裝三種還可作成雙活塞雙作用等速油缸，再加上有無緩沖與上述28種規格組成384個品種。其安裝形式和尺寸符合德國鋼廠和ISO3320標準，特別適合環境惡劣、重載的工作狀態。廣泛應用于鋼鐵、鑄造、鍛造、及機械制造等工業部門。
               工作條件：工作壓力MPa：25、35
               工作介質：礦物油、磷酸油和水一乙二醇
               工作溫度°C：-30~+100 介質粘度cst：2.8~380 速度m/s：0.5（采用特殊密封可達到15）

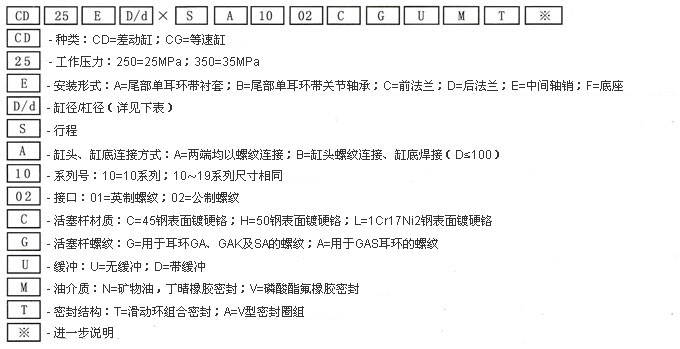

               型號選擇

250	350	缸徑D	桿徑d	速比w	D/d	250	350	缸徑D	桿徑d	速比w	D/d
√		40	20	1.3	40/20	√		160	100	1.6	160/100
√	√	40	28	2	40/28	√	√	160	110	2	160/110
√		50	28	1.4	50/28	√		180	110	1.6	180/110
√	√	50	35	2	50/35	√	√	180	125	2	180/125
√		63	35	1.4	63/35	√		200	125	1.6	200/150
√	√	63	45	2	63/45	√	√	200	140	2	200/140
√		80	45	1.4	80/45	√		220	140	1.6	220/140
√	√	80	55	2	80/55	√	√	220	160	2	220/160
√		100	55	1.4	100/55	√		250	160	1.6	250/160
√	√	100	70	2	100/70	√	√	250	180	2	250/180
√		125	70	1.4	125/70	√		280	180	1.6	280/180
√	√	125	90	2	125/90	√	√	280	200	2	280/200
√		140	90	1.6	140/90	√		320	200	1.6	320/200
√	√	140	100	2	140/100	√	√	320	220	2	320/220

CD/CG250、350系列重載液壓缸技術參數
規格/技術參數

缸徑 D（mm）	桿徑 d（mm）	速比w	活塞面積（cm²）		理論輸出力（KN）								大行程（mm）
					5MPa		10 MPa		25 MPa		35 MPa
			無桿腔	有桿腔	推力	拉力	推力	拉力	推力	拉力	推力	拉力
40	20	1.3	12.57	9.42	6.28	4.71	12.57	9.42	31.42	23.56	43.98	32.99	2000
	28	2		6.41		3.20		6.41		16.02		22.43
50	28	1.4	19.63	13.48	9.82	6.74	19.63	13.48	49.09	33.69	68.72	47.17	3000
	35	2		10.01		5.01		10.01		25.03		35.05
63	35	1.4	31.17	21.55	15.59	10.78	31.17	21.55	77.93	53.88	109.10	75.43	4000
	45	2		15.27		7.63		15.27		38.17		53.44
80	45	1.4	50.27	34.36	25.13	17.18	50.27	34.36	125.66	85.90	175.93	120.26	6000
	55	2		26.51		13.25		26.51		66.27		92.78
100	55	1.4	78.54	54.78	39.27	27.39	78.54	54.78	196.35	136.95	274.89	191.74	8000
	70	2		40.06		20.03		40.06		100.14		140.19
125	70	1.4	122.72	84.23	61.36	42.12	122.72	84.23	306.80	210.58	429.51	294.82
	90	2		59.10		29.55		59.10		147.75		206.85
140	90	1.6	153.94	90.32	76.97	45.16	153.94	90.32	384.85	225.80	538.78	316.12	10000
	100	2		75.40		37.70		75.40		188.50		263.89
160	100	1.6	201.06	122.52	100.53	61.26	201.06	122.52	502.65	306.31	703.72	428.83
	110	2		106.03		53.01		106.03		265.07		371.10
180	110	1.6	254.47	159.44	127.23	79.72	254.47	159.44	636.17	398.59	890.64	558.03
	125	2		131.75		65.88		131.75		329.38		461.13
200	125	1.6	314.16	191.44	157.08	95.72	314.16	191.44	785.40	478.60	1099.56	670.04
	140	2		160.22		80.11		160.22		400.55		560.77
220	140	1.6	380.13	226.19	190.07	113.10	380.13	226.19	950.33	565.49	1330.46	791.68
	160	2		179.07		89.54		179.07		447.68		626.75
250	160	1.6	490.87	289.81	245.44	144.91	490.87	289.81	1227.18	724.53	1718.06	1014.34
	180	2		236.40		118.20		236.40		591.01		827.42
280	180	1.6	615.75	361.28	307.88	180.64	615.75	361.28	1539.38	903.21	2155.13	1264.49
	200	2		301.59		150.80		301.59		753.98		1055.58
320	200	1.6	804.25	490.09	402.12	245.04	804.25	490.09	2010.62	1225.22	2814.87	1715.31
	220	2		424.12		212.06		424.12		1060.29		1484.40

               工作條件
               工作壓力MPa：CD/CG250 25；CD/CG350 35
               工作溫度℃：-30~+100
               工作介質：礦物油、磷酸油和水一乙二醇運動速度m/s：0.5（采用特殊密封可達到15）
               工作介質粘度cst：2.8~380 缸頭與缸筒螺紋連接時CD250、D350系列螺紋釘緊固力矩

系列	活塞直徑（mm）	40	50	63	80	100	125	140	160	180	200	220	250	280	320
CD250	頭部和底部N.m	20	40	100	100	250	490	490	1260	1260	1710	1710	2310	2970	2970
CD250	密封蓋N.m	-	-	-	-	-	30	30/60	60	60	60	250	250	250	250
CD350	頭部和底部N.m	30	60	100	250	490	850	1260	1260	1710	2310	2310	3390	3850	4770
CD350	密封蓋N.m	-	-	-	-	-	60	100	100	100	250	250	250	250	250

               CD/CG250、350系列重載液壓缸外形尺寸

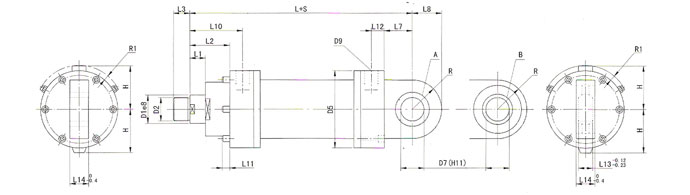

               CD250A、CD250B系列差動重載液壓缸外形尺寸
               CD250A                                            CD250B
               尾部單耳環帶滑動軸承                       尾部單耳環帶聯節軸承

缸徑D				40	50	63	80	100	125	140	160	180	200	220	250
桿徑d				20/ 28	28/ 35	35/ 45	45/ 55	55/ 70	70/ 90	90/ 100	100/ 110	110/ 125	125/ 140	140/ 160	160/ 180
D1				55	68	75	95	115	135	155	180	200	215	245	280
CD250A、 CD250B	D2		A	M18* 2	M24* 2	M30* 2	M39* 3	M50* 3	M64* 3	M80* 3	M90* 3	M100* 3	M110* 4	M120* 4	M120* 4
	D2		G	M16* 1.5	M22* 1.5	M28* 1.5	M35* 1.5	M45* 1.5	M58* 1.5	M65* 1.5	M80* 2	M100* 2	M110* 2	M120* 3	M120* 3
	D5			85	105	120	135	165	200	220	265	290	310	355	395
	D7			25	30	35	40	50	60	70	80	90	100	110	110
	D9		O1	1/2″ BSP	1/2″ BSP	3/4″ BSP	3/4″ BSP	1″ BSP	1¼″ BSP	1¼″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP	1½″ BSP
	D9		O2	M22* 1.5	M22* 1.5	M27* 2	M27* 2	M33* 2	M42* 2	M48* 2	M48* 2	M48* 2	M48* 2	M48* 2	M48* 2
	L			252	265	302	330	385	447	490	550	610	645	750	789
	L1			17	21	25	15.5	33	32	37/33	40	40/37	40	25	25
	L2			54	58	67	65	85	97	105	120	130	135	155	165
	L3		A	30	35	45	55	75	95	110	120	140	150	160	160
	L3		G	16	22	28	35	45	58	65	80	100	110	120	120
	L7(A10/ B10)			32.5	37.5	45	52.5/50	60	70	75	85	90	115	125	140
	L8			27.5	32.5	40	50	62.5	70	82	95	113	125	142.5	160
	L10			76	80	89.5	86	112.5	132	145	160	175	180	225	235
	L11			8	10	12	12	16	-	-	-	-	-	-	-
	L12			20.5	20.5	22.5	32.5	32.5	35	40	40	55	40	70	70
	L14			23	28	30	35	40	50	55	60	65	70	80	80
	H			45	55	63	70	82.5	103	112.5	132.5	147.5	157.5	180	200
	R			27.5	32.5	40	50	62.5	65	77	88	103	115	132.5	150
	R1(A10/ B10)			7/16	2/14	2/9	1.5/5	-/11.5	4/-	-	27.5/-	18/-	20/-	-	-
CD250B		L13		20	22	25	28	35	44	49	55	60	70	70	70
CD250A、 CD250B		系數X		5	7.5	13	18	34	76	99	163	229	275	417	571
		系數Y		0.11/ 0.015	0.015/ 0.019	0.020/ 0.024	0.030/ 0.039	0.050/ 0.06o	0.078/ 0.092	0.105/ 0.122	0.136/ 0.156	0.170/ 0.192	0.220/ 0.246	0.262/ 0.299	0.346/ 0.387
		重量kg		M=X+Y*S

               注：1.A10型用螺紋連接缸底，適用于所有尺寸的缸徑。
                   2.B10型用焊接缸底，只用在D≤100的缸徑。
                   3.缸頭外側采用密封蓋，僅用于D≥125的缸徑。
                   4.缸頭外側采用活塞桿導向套，僅用于D≤100的缸徑。
                   5.缸頭、缸底與缸筒螺紋連接時，當缸徑D≤100時，螺釘頭均露在法蘭外，當缸徑D>100時，螺釘頭凹入缸底法蘭內。
                   6.單向節流閥和排氣閥與水平線夾角θ：CD350系列：缸徑D≤200，θ=30°，缸徑≥220，θ=45°，CD250系列：除缸徑=320，θ=45°，其余均為30°。
                   7.以下表格均與此表注同。
