液壓缸典型產品介紹
               輕型拉桿液壓缸

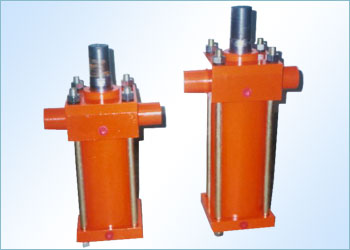

               W70/140L-1系列輕型拉桿液壓缸，與同等壓力級液壓缸相比，具有結構簡單，零件通用化高和安裝形式多樣等特點。廣泛應用于橡塑、紡織、壓鑄等輕工機械、機床、汽車、農業機械、石化機械、冶金礦山機械等。
               （1）型號說明
               W70L -1 -2 LB 100 B -70 R 400 -A B
               ①     ②  ③  ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
               ①系列：W70L -1，W140L -1
               ②密封材料：1-丁晴橡膠 2-聚氨酯橡膠 3-氟橡膠
               ③安裝形式：LA、LB、LC、FA、FB、FC、FD、CA、TA、TC
               ④缸徑（mm）：40、50、63、80、100、125、140、150160、180、200、224、250
               ⑤桿徑形式：B、C
               ⑥額定壓力：70-7MPa 140-14MPa
               ⑦緩沖形式：B-兩端緩沖 R-桿端緩沖 H-底端緩沖 N-無緩沖
               ⑧行程長度（mm）
               ⑨進、出油口位置：A、B、C、D
               ⑩緩沖調節位置裝置：A、B、C、D、O
               (2)性能參數（見表23.4-1）該系列液壓缸缸徑從40~250mm有13種規格，每一種缸徑有二個速度比可選取，安裝形式有10種額定壓力分別為7MPa和14MPa。
               表23.4-1 W70/140L-1系列輕型拉桿液壓缸性能參數

項目 / 系列						70									140
額定壓力						7MPa									14MPa
大允許壓力						10.5MPa									21MPa
耐壓力						10.5MPa									21MPa
低起動力						<3MPa
使用溫度						-10°~+80°
允許大速度						300mm/s
效率						>90%
傳動介質						常規礦物液壓油
缸徑/mm			40	50	63	80	100	125	（140）	（150）	160	（180）	200	（224）	250
受壓面積/（cm2）	無桿腔		12.5	19.6	31.1	50.2	78.5	122.7	153	176.7	201.0	254.4	314.1	394	490.8
	有桿腔	B型	8.6	13.4	21.2	34.3	53.9	83.1	103.6	119.9	137.4	175.9	215.6	271.3	336.9
		C型	10	15.6	25	40.3	62.6	98	122.7	141.4	161.4	204.2	250.5	315.5	392.3
速度比		B型	1.45	1.46	1.47	1.46	1.46	1.47	1.48	1.47	1.46	1.45	1.46	1.45	1.46
		C型	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
允許行程/mm						1200		1600		2000
注：GB/T2348 93規定，帶（）缸徑為非優先選用者
